Un cargador frontal, también conocido como cargador de ruedas o pala cargadora, es una máquina pesada de construcción diseñada específicamente para la carga y manipulación de materiales.
Su función principal radica en la capacidad de recoger, transportar y depositar materiales sueltos, como tierra, arena, grava, minerales o productos agrícolas, en otros vehículos, tolvas o áreas de trabajo, convirtiéndose en un equipo clave en una amplia variedad de entornos operativos.
La estructura de un cargador frontal se compone de varios elementos clave que trabajan en conjunto para su funcionamiento:
¿Cuáles son las partes de un Cargador Frontal?
Estructura Principal (Bastidor/Chasis): Fabricado en acero de alta resistencia, soporta las fuerzas de torsión y flexión. Se divide en dos semichasis (delantero y trasero) unidos por una articulación.
Semichasis delantero: Anclaje para el equipo de trabajo, sistemas hidráulicos y ruedas.
Semichasis trasero: Soporta el motor, la transmisión y la cabina del operador.
Cabina del operador: Diseñada para seguridad y productividad, con asientos ergonómicos y controles intuitivos.
Brazo elevador: Estructura de alta resistencia que, accionada por cilindros hidráulicos, permite levantar e inclinar el cucharón.
Cuchara (Cucharón): Accesorio principal para recoger y cargar materiales.
Sistema de transmisión: Incluye convertidor de par, servo transmisión (Caja Power Shift), árbol motriz, diferencial y ejes, transmitiendo la potencia del motor a las ruedas.
Sistema hidráulico: Abarca cilindros hidráulicos (de elevación e inclinación), bomba hidráulica, tanque, válvulas (de control, central, de alivio, piloto), filtros, enfriador, tuberías, mangueras y motor diésel, cruciales para el movimiento del equipo.
Neumáticos: Deben ser resistentes a cargas, velocidad, calor y abrasión, ofreciendo flotación y tracción para movimiento de tierras y rocas.
Con respecto a su clasificación, los cargadores frontales se catalogan usualmente por su tren de rodaje:
Tipos de Cargadores Frontales
Se distinguen dos tipos de cargadores frontales: sobre orugas y sobre ruedas.
Cargadores frontales sobre orugas, con diseño compacto, ideales para limpieza o como maquinaria auxiliar en terrenos complicados (arcillosos, fangosos, pendientes pronunciadas) por su mayor tracción.
Cargadores frontales sobre ruedas, comunes en minería y obras civiles (versiones medianas hasta 6.0 m³). Ofrecen mayor maniobrabilidad en espacios reducidos y terrenos irregulares, y se subdividen en articulados (articulación central), eléctricos y de combustión interna.

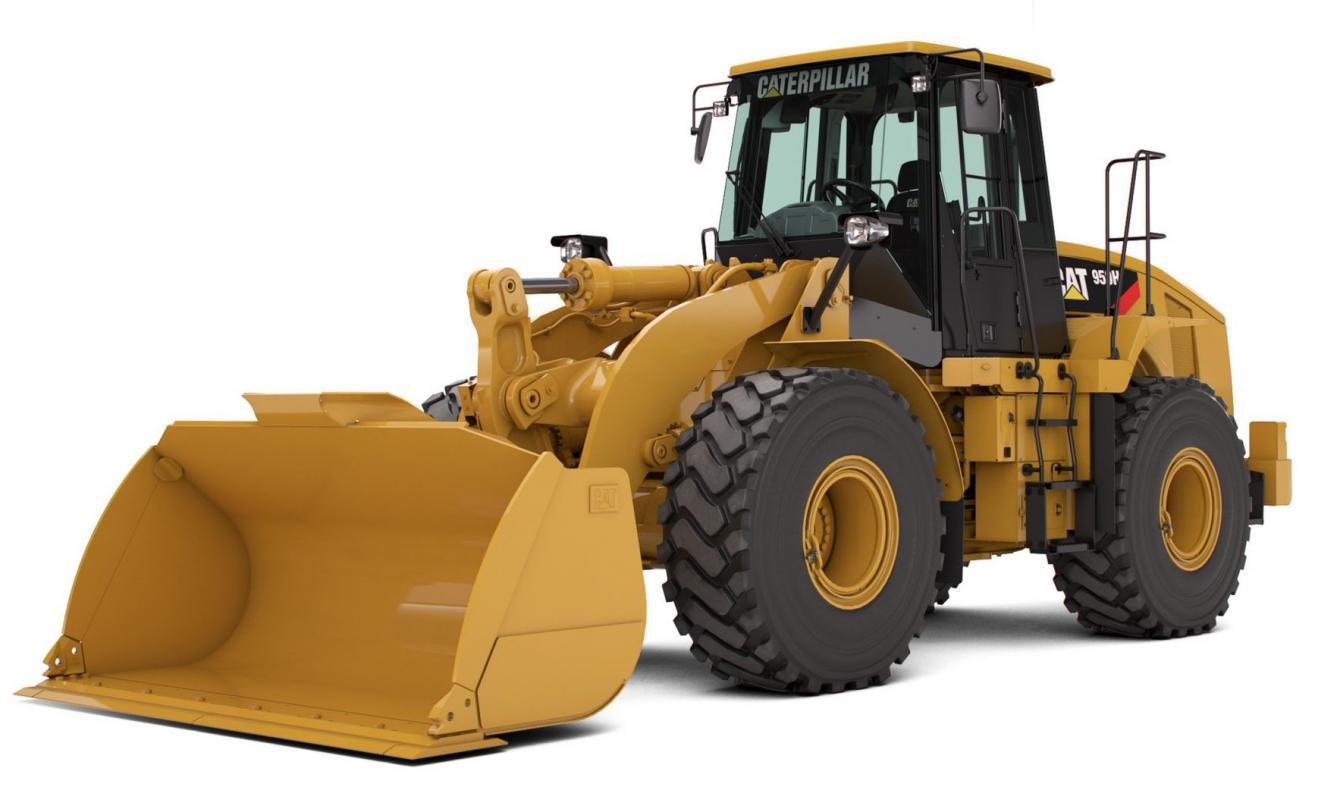

Modelo de cargador frontal sobre ruedas
La diversificación de cargadores frontales, adaptados a condiciones específicas, destaca la necesidad de una protección especializada para sus componentes internos.
Uno de los componentes clave para ejecutar sus tareas más exigentes, son los cilindros hidráulicos, encargados de convertir la energía del fluido en movimiento lineal, lo que permite levantar y bajar el brazo, e inclinar el cucharón con precisión. Sin este sistema, las operaciones serían inviables e ineficientes.
Cilindros hidráulicos de un Cargador Frontal
Los cilindros hidráulicos principales en un cargador frontal son:
Cilindros de levante, encargados de levantar y bajar el brazo del cargador, que a su vez eleva el cucharón. Generalmente son dos cilindros (uno a cada lado del brazo) y permiten que el cargador frontal eleve la carga a la altura deseada para la descarga o para superar obstáculos.
Cilindro(s) de volteo, que controlan la inclinación o el ángulo del cucharón para cargar, retener y descargar materiales.
Cilindros de dirección, que permiten el giro del chasis delantero y trasero, lo que facilita la maniobrabilidad del equipo.

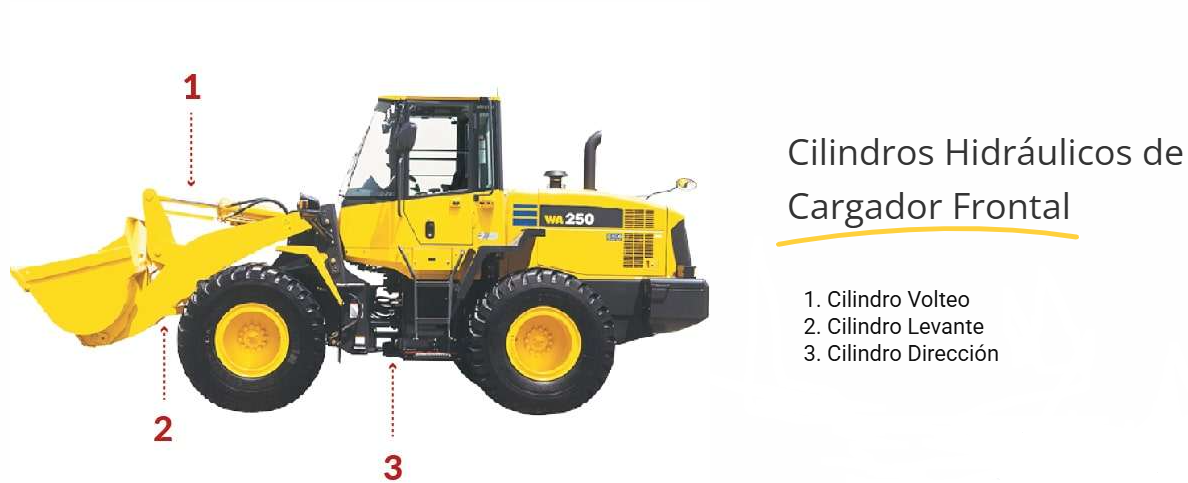

Cilindros hidráulicos principales de un Cargador Frontal
Particularmente, en entornos mineros, estos cilindros hidráulicos operan en condiciones extremadamente demandantes (impactos mecánicos, temperaturas extremas, exposición a contaminantes, etc.), haciéndolos susceptibles a daños y fallas prematuras.
Sellos con fugas, contaminación de fluidos, vástagos de pistón marcados o doblados, tubo hidráulico hinchado, picaduras en el interior del cilindro y soldaduras divididas, son algunas de las fallas más comunes.
En nuestro artículo: Principales fallas en los cilindros hidráulicos podrás ahondar más en el tema.
En este sentido, proteger estos componentes es esencial para garantizar la longevidad del equipo, minimizar tiempos de inactividad y optimizar costos.
¿Cómo proteger los cilindros hidráulicos de un Cargador Frontal?
La protección de los cilindros hidráulicos en cargadores frontales es una tarea multifacética que requiere un enfoque proactivo y sistemático.
Un programa de mantenimiento preventivo bien estructurado, con una gestión rigurosa de fluidos e inspecciones periódicas detalladas, así como el uso de cubiertas protectoras y la capacitación constante del personal, forman parte de las estrategias para salvaguardar los cilindros hidráulicos del cargador frontal.
Particularmente, la implementación de cubiertas o fuelles de protección constituye una solución superior, gracias a su diseño extensible, gran resistencia y adaptabilidad. Además, puede personalizarse según los requerimientos.

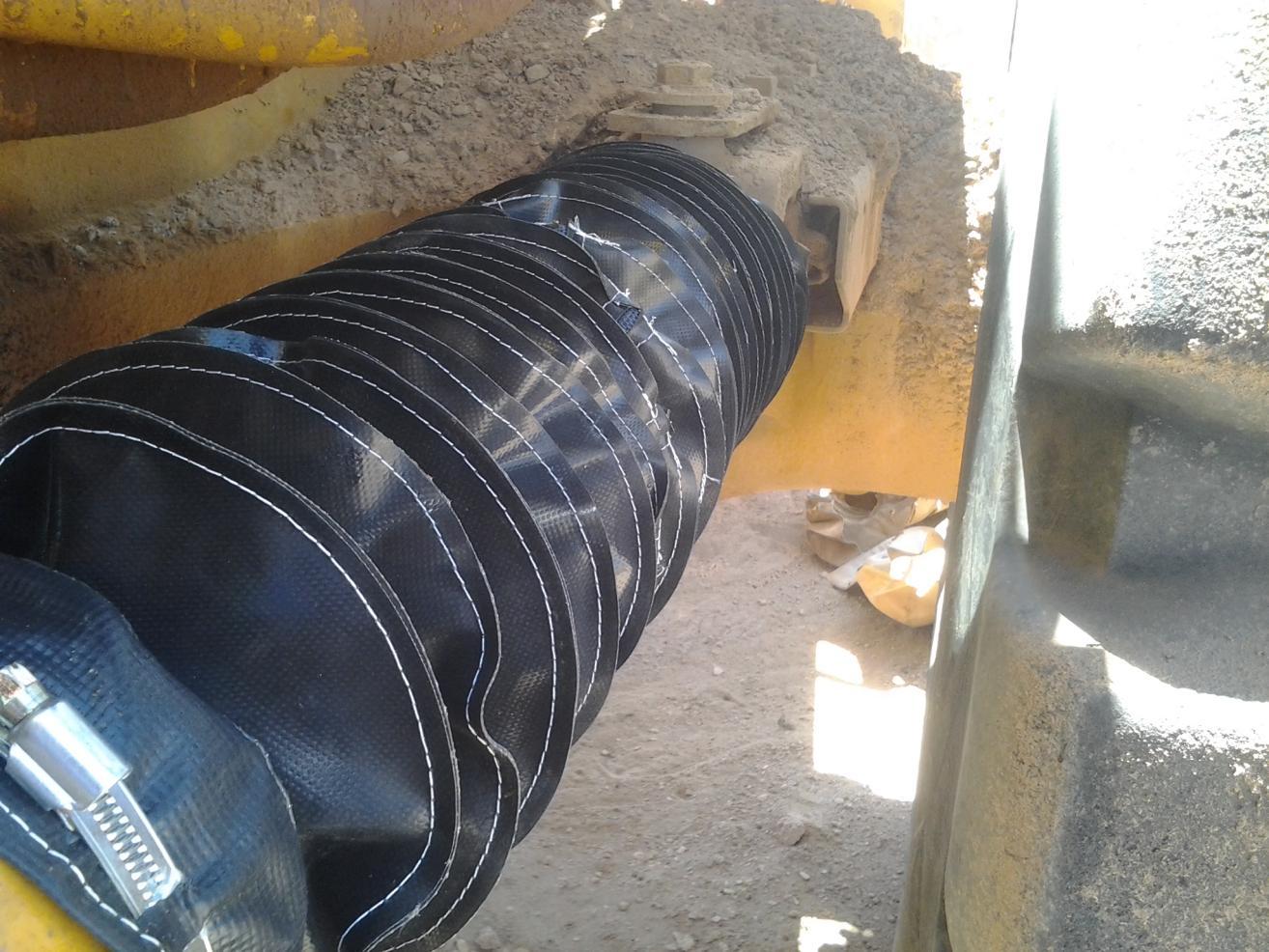

Los fuelles constituyen una solución eficaz para la protección de cilindros hidráulicos de una Cargador Frontal
Al proporcionar una robusta barrera física contra contaminantes y daños mecánicos, los fuelles abordan directamente las causas raíz de la degradación del cilindro.
Además, su adaptabilidad en materiales y diseños permite soluciones a medida para entornos diversos y extremos, lo que los convierte en una herramienta invaluable para la gestión de activos en maquinaria pesada.
El ambiente operativo al que estará expuesto el cilindro, la compatibilidad del material del fuelle, los requisitos de sellado, el movimiento del cilindro (lineal, rotatorio) y la velocidad determinarán el tipo de fuelle más adecuado.
Asimismo, aunque el costo inicial es un factor, es vital realizar un análisis de costo-beneficio que considere los gastos iniciales, las tasas de reemplazo potenciales y los costos de mantenimiento a largo plazo.
En nuestro blog, está disponible el artículo: ¿Es necesario proteger todos los cilindros de una maquinaria?, con principios clave para comprender dónde enfocar los recursos.
En este punto es esencial seleccionar un proveedor confiable, para garantizar la calidad del producto, un suministro constante y un soporte post-venta efectivo.
En Fuelles, fabricamos protección de cilindros hidráulicos a medida, para trabajos en ambientes extremos (ácido, salino, sílice, etc.), trazables y de fácil instalación, que le permiten ahorrar tiempo en mantenimiento, dinero y energía:
Al adoptar un enfoque integral que combine un mantenimiento preventivo diligente con la implementación estratégica de fuelles de protección, es posible asegurar la durabilidad, eficiencia y seguridad de sus cargadores frontales, maximizando así su valor de inversión a largo plazo.
